Profilový systém

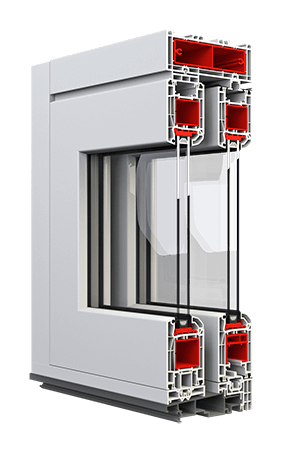

Posuvný systém Gealan Smoovio je designem odvozen od okenního systému S 8000 se stavební hloubkou 74 mm, přičemž se liší především počtem komor v křídle, který je s ohledem na potřebu masivnější výztuhy snížen na 4. Křídla využívají dvě řady nalehávkových těsnění. Díky tomu dochází při uzavření k efektivnímu celoobvodovému utěsnění křídla, což s sebou přináší velmi komfortní vlastnosti celého portálu.
2
Práh
Rám systému Smoovio je celoobvodově tvořen 7komorovým profilem s dvojitou, vloženou, ocelovou výztuhou. Ta je uložena pod vodící kolejnicí a fixním oknem a zajišťuje rovnoměrné rozložení jejich hmotnosti na stavební konstrukce. Rámový profil lze z interiérové strany zapustit pod úroveň podlahy až o 49 mm, díky čemuž může výška prahu nad vnitřní podlahou dosahovat pouhých 25 mm, což je jen o trochu více než u standardních dveřních prahů.
3
Dolní vodící a nosná kolejnice
Hliníková vodící kolejnice zajišťuje podobně jako u klasického HS portálu zcela hladký a plynulý pohyb dveřního křídla a to i při maximálních konstrukčních rozměrech portálu. Spolu s hliníkovou kolejnicí je možno hliníkovým okopovým plechem obložit i exponované části prahu portálu, a zamezit tak jeho poškození během intenzivního využití průchodu do exteriéru.
4
Izolační sklo
Portály Smoovio jsou uzpůsobeny k zasklení izolačních skel se stavební hloubkou až 46 mm a celkovým Ug až 0,6 v případě použití skel tloušťky 4 mm.
Zobrazit všechny vlastnosti

Počet komor | 4 (křídla) |
Stavební hloubka | 150 mm (rám) |
Počet těsnění | 2 |
Celkové Uw | až 0,87 |
Dostupné v provedení PVC | Gealan |
Charakteristika systému Gealan Smoovio
- Inovativní systém uzavírání a těsnění posuvných křídel.
- Izolační vlastnosti blízké PSK portálům.
- Jednoduché ovládání
- Jednokřídlé PSK portály ze systému Gealan Smoovio o rozměru 2000/2300 lze pořídit již za 34 920 Kč bez DPH a práce. (ceny platné k 1.6.2021)
Zobrazit celý popis a všechny výhody
Posuvné portály ze systému Gealan Smoovio jsou inovativním řešením na poli posuvných systémů konstruované s ohledem na dosažení co možná nejnižší výrobní ceny bez ztráty izolačních, funkčních a estetických parametrů posuvného portálu a komfortu ovládání. Díky uzavírání na principu posunu křídla v horizontální rovině směrem k rámu dochází k optimálnímu přítlaku dvou celoobvodových, nalehávkových těsnění a tím k zajištění komfortních izolačních vlastností. Systém Smoovio je osazen kováním značky Roto a základní konstrukcí a způsobem ovládání se zásadně neodlišuje od HS portálů. Konstrukčně je systém připraven pro vytváření jednokřídlých a dvoukřídlých portálů s posunem do dvou stran ve schématech A a C. Jedinou zásadní nevýhodou v porovnání s HS portály je vyšší konstrukční výška prahu nutná z důvodu vytvoření polodrážky pro přitlačení těsnění a nižší maximální rozměry a hmotnost křídel. V prahové rovině je možno práh obložit hliníkovými profily, které zabrání poškození těsnění a konstrukčního profilu rámu vlivem sešlapávání.
Náš tip
Pod práh posuvných portálů doporučujeme používat teplý podkladní profil (Purenit, Torenit, apod.), který můžeme dodat spolu s výrobkem a výrazně zvýšit tuhost prahu.
Pro exponované plochy prahů je vhodné hliníkové obložení prahu, které lze zvolit jako systémové příslušenství.
Schémata otevírání pro GEALAN Smoovio

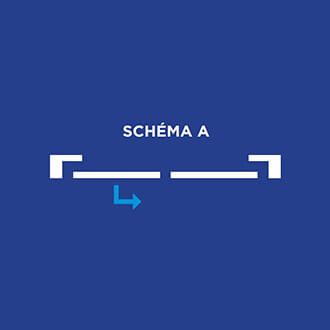

Schéma otevírání A

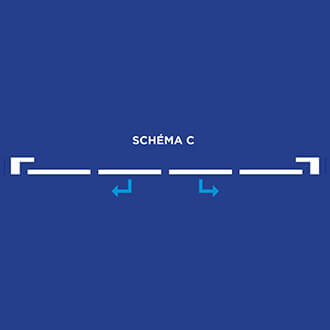

Schéma otevírání C
Dekory a odstíny systému Gealan Smoovio

Antracit dekor dřeva

Mahagon

Ořech

Zlatý dub

AN teak

Antracit hladká

Bronz platina

Černohnědý dekor dřeva

Černohnědá hladká

Černohnědá hladká

Dub rustikal

Dub světlý

Dub tmavý

Horská borovice

Meranti

Metbrush mosaz

Metbrush stříbrná

Mooreiche

Ořech

Ořech přírodní

Oregon

Pruhovaná douglaska

RAL 3005

RAL 3011

RAL 5004

RW RAL 5011

RW RAL 6009

RW RAL 7016

RW RAL 7039

RW RAL 9001

RW RAL 9010
Barevnost a kresba dekorů může být zkreslena zobrazením Vašeho monitoru.
Dostupné barvy naleznete přímo na produktových stránkách jednotlivých typů oken.
Typy zasklení GEALAN Smoovio
Dostupné kování pro systém Gealan Smoovio

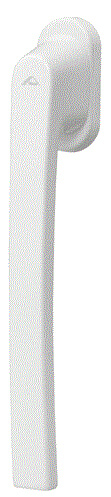

Bíla

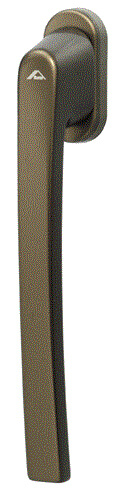

Bronzová

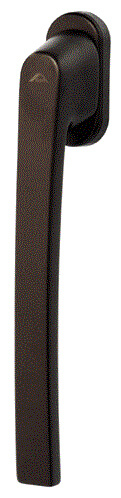

Tmavě hněda

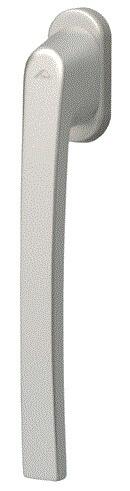

Stříbrná

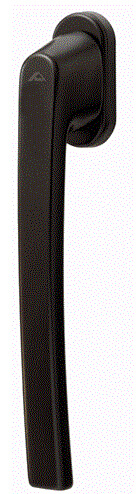

Černa

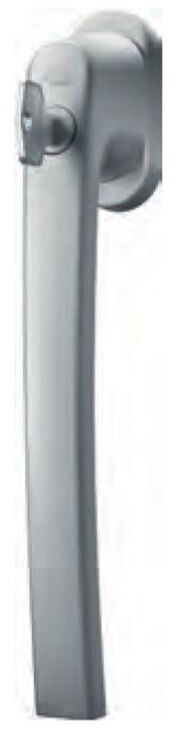

S klíčem

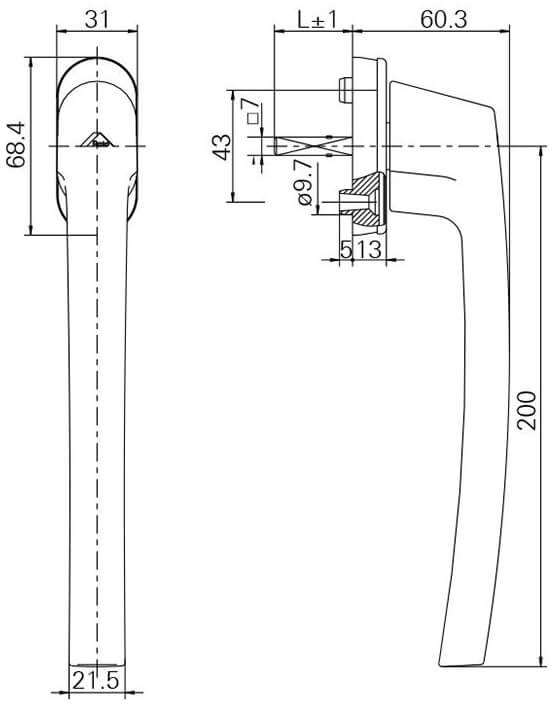

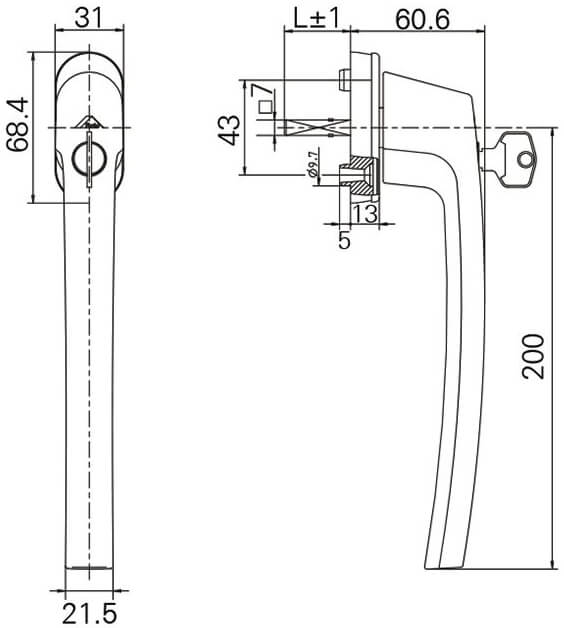

Výkres

Výkres
