1 2 3 4 561
Profilový systém
Zdvižně posuvné portály mají samostatnou profilovou řadu, která je zpravidla základním designem a izolačními parametry odvozena od příslušného okenního systému. U plastových HS portálů se zpravidla jedná o 4–5komorové profily křídel a fixů, u hliníkových systémů se jedná o 3komorové profily s přerušeným tepelným mostem.
2
Dolní vodící a nosná kolejnice
Vodící a nosná kolejnice zajišťuje plynulý a hladký pohyb posuvného křídla a je vložena jako samostatný prvek do prahu HS portálu. Bez ohledu na to, zda jsou portály z plastu, dřeva, či hliníku, je samotná kolejnice tvořena z masivního, nekorodujícího kovu. Minimální kontaktní plocha mezi kolejnicí a nosnými vozíky křídel je základním předpokladem pro zajištění malého valivého odporu, díky čemuž lze i s křídly o hmotnostech přes 300 kg manipulovat bez vynaložení nadměrné síly.
3
Práh
Prahy portálových posuvných dveří dovolují v závislosti na typu zapuštění takřka celé jejich konstrukční výšky pod úroveň podlahy, díky čemuž vzniká bezbariérový vstup. U hliníkových, dřevěných a plastových HS portálů Veka využíváme celohliníkové prahy s přerušeným tepelným mostem, které vykazují potřebnou tuhost, nosnost, stabilitu a odolnost vůči mechanickému opotřebení.
4
Izolační sklo
HS portály jsou konstrukčně uzpůsobeny k zasklení izolačních skel – dvoj a trojskel s hodnotou Ug až 0,5, díky čemuž dosahují výborných izolačních vlastností. Mohou se tak osazovat i do pasivních a nízkoenergetických budov s nejvyššími nároky na tepelnou izolaci obvodového pláště a výplní.
5
Výztuha křídla a rámu
U HS portálů z plastu se využívají dva druhy výztuh. V křídlech jsou klasické ocelové výztuhy s uzavřeným profilem a v rámech se využívají obvykle hliníkové extrudované výztuhy kombinující v sobě potřebnou tuhost, přesnost a nízkou hmotnost. Pro zajištění maximální stability konstrukcí doporučujeme při montáži usazovat HS portály na teplé podkladové profily (Purenit, Torenit apod.), které po celé délce rovnoměrně podloží práh a dokonale roznesou váhu křídel.
6
Výztuha křídla a rámu
U HS portálů z plastu se využívají dva druhy výztuh. V křídlech jsou klasické ocelové výztuhy s uzavřeným profilem a v rámech se využívají obvykle hliníkové extrudované výztuhy kombinující v sobě potřebnou tuhost, přesnost a nízkou hmotnost. Pro zajištění maximální stability konstrukcí doporučujeme při montáži usazovat HS portály na teplé podkladové profily (Purenit, Torenit apod.), které po celé délce rovnoměrně podloží práh a dokonale roznesou váhu křídel.
Zobrazit všechny vlastnosti

Charakteristika HS portálů
- Vysoká únosnost křídel pro vytváření nepřerušených panoramatických výhledů.
- Snadné a plynulé ovládání i u křídel s maximálními výrobními rozměry.
- Možnost osazení motorickým pohonem s dálkovým ovládáním.
- Jednoduchá údržba a snadná obsluha bez ohledu na hmotnost křídel.
- HS portál v systému Veka 70 mm o rozměru 2500/2300 mm lze pořídit již za 43 000 Kč bez DPH a práce.
- HS portál v bezrámovém, hliníkovém systému PANORAMA o rozměru 2600/2380 lze pořídit již za 73 000 Kč bez DPH a práce.
Zobrazit celý popis a všechny výhody
HS portály neboli zdvižně posuvné portály jsou ideální volbou tehdy, pokud požadujete velké průhledy do exteriéru s minimem dělících příček, širokým otevřeným průchodem a postačuje Vám otevření vždy jedné poloviny výrobku, která se zasouvá vedle fixní plochy. Hs portály v závislosti na profilu a materiálu dovolují konstruovat křídla o šířce až 3 metry a i při maximálních rozměrech vynikají plynulým posuvem a jednoduchou obsluhou. To patří s ohledem na možnou hmotnost křídel až 400 kg mezi jedinečné vlastnosti tohoto systému. Nejširší konstrukční možnosti a zároveň největší plochy křídel HS portálů nabízejí hliníkové profily, u nichž je možno konstruovat až dvě za sebou uložené řady posuvných křídel a rohová posuvná křídla bez nutnosti použití pevného rohového sloupku. Díky konstrukčním možnostem, životnosti a odolnosti hliníkových profilů, se hliníkové HS portály často kombinují s výrobky z plastu a dřeva bez ohledu na odlišný vzhled profilových systémů. Jako jediný posuvný systém je možno HS portály osadit motory, které ovládají pohyb křídel a mechanismus jejich uzavírání pro maximální komfort obsluhy.
Náš tip
Pro usazení HS portálů u novostaveb a rekonstrukcí je ideální jejich podložení teplým izolačním profilem (Purenit, Torenit apod.) Ten zajistí nejen přerušení tepelného mostu v podlaze, ale i dokonalou tuhost a stabilitu vodících kolejnic.
HS portály dovolují osazení motorického pohonu s možností dálkového ovládání.
Posuvná křídla HS portálů je možno osadit oboustrannou klikou i cylindrickou vložkou, a používat je tak jako vedlejší vstup do domu.
Schémata otevírání pro HS portály

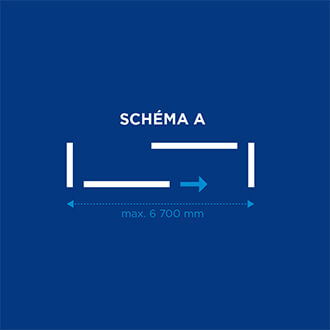

Schéma otevírání A

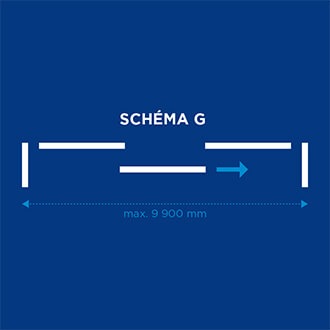

Schéma otevírání G

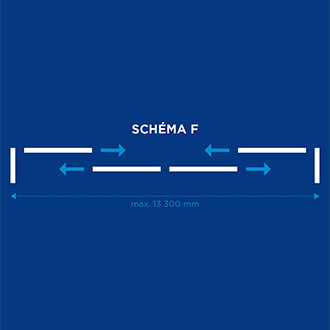

Schéma otevírání F

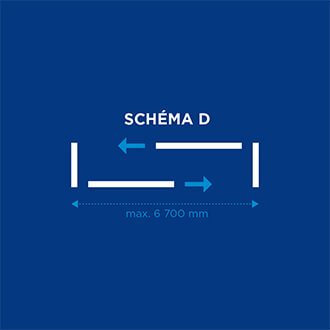

Schéma otevírání D

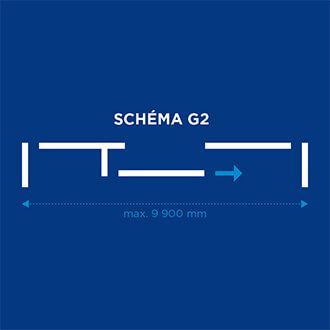

Schéma otevírání G2

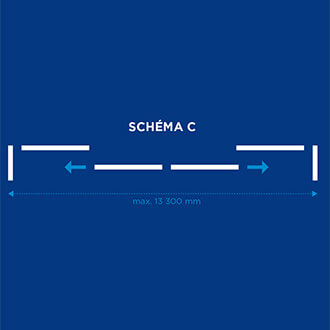

Schéma otevírání C

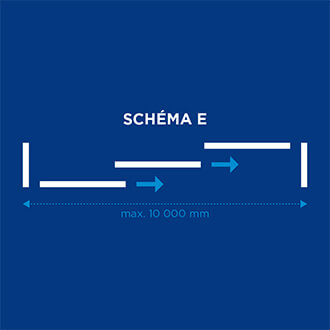

Schéma otevírání E

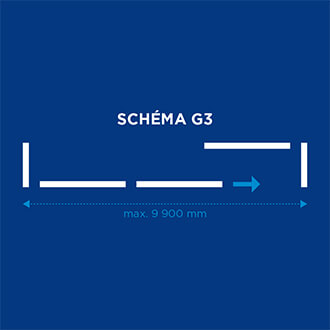

Schéma otevírání G3

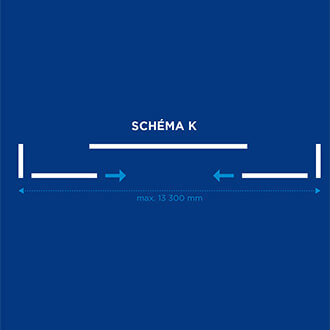

Schéma otevírání K

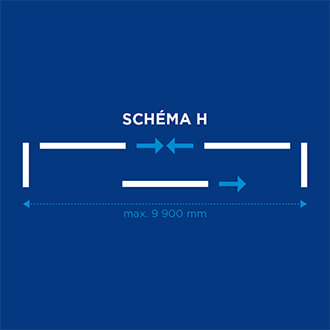

Schéma otevírání H

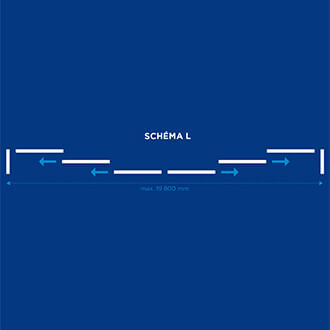

Schéma otevírání L
Dekory a odstíny HS portálů


Standartní odstíny

Antracit

Dub bahenní

Mahagon

Ořech

Siena rosso

Winchester

Zlatý dub
Metalizované odstíny

Earl platin

Hliník

Kartáčovaná stříbrná

Platina

Quarz platin
Příplatkové - dřevodekory

Borovice horská

Douglaska

Douglaska stínovaná

Dub rustikal

Dub světlý

Oregon

Palisandr

Sappeli

Shogun AF

Shogun AG

Siena noce
Příplatkové - pastelové

Achátově šedá

Antracit, hladká

Bílá dýha

Bílá

Čedičově šedá, hladká

Čedičově šedá

Červeno hnědá

Hnědá

Hnědočerná

Karmínově červená

Kobaltově modrá

Křemenná šeď

Modrozelená

Mořská modř

Nebesky modrá

Ocelově modrá

Rubínově červená

Slonovina

Smaragdově zelená

Stříbrošedá hladká

Stříbrošedá, polomat

Stříbrošedá

Stříbrošedá

Světle šedá

Tmavě zelená

Vínově červená

Zelená

Žlutá
Matné SPECTRAL

spectral anthrazit ultramat

spectral fernstergrau ultramat

spectral graphitschwarz ultramat

spectral monumentengruen ultramat

spectral reinweiss ultramat

spectral stahlblau ultramat

spectral tannengruen ultramat

spectral umbra ultramat

spectral weiss ultramatt
Borovice

Acajou

Afromosia

Alt Kiefer

Dub

Ořech

Padouk

Pinie

Sapeli

Sipo

Transparentní

Třešeň

Zlatý dub
Dub

Acajou

Afromosia

Alt Kiefer

Dub

Ořech

Padouk

Pinie

Sapeli

Sipo

Transparentní

Třešeň

Zlatý dub
Meranti

Acajou

Afromosia

Alt Kiefer

Dub

Ořech

Padouk

Pinie

Sapeli

Sipo

Transparentní

Třešeň

Zlatý dub
Dřevodekory

Borovice S106

Borovice S110

Buk B108

Dub bahenní

Dub rustikal

Eben_M102

Jedle S208

Kastan K101

Mahagon M103

Mahagon Sapeli

Ořech 0102

Ořech Vein

Třešeň C110

Třešeň černá

Višeň

Wenge W205

Winchester D207

Zlatý Dub
Eloxované povrchy

Brnoušený

Černý

Hnědý

Inox

Oliva

Přírodní

Shampáň

Zlatý
RAL

Barevnost a kresba dekorů může být zkreslena zobrazením Vašeho monitoru.
Dostupné barvy naleznete přímo na produktových stránkách jednotlivých typů oken
Dostupné kování pro HS portály
K profilu Aluplast

Bílá

Hnědá

Stříbrná

Zlatá

Krémová
K profilu Eurookno InWood

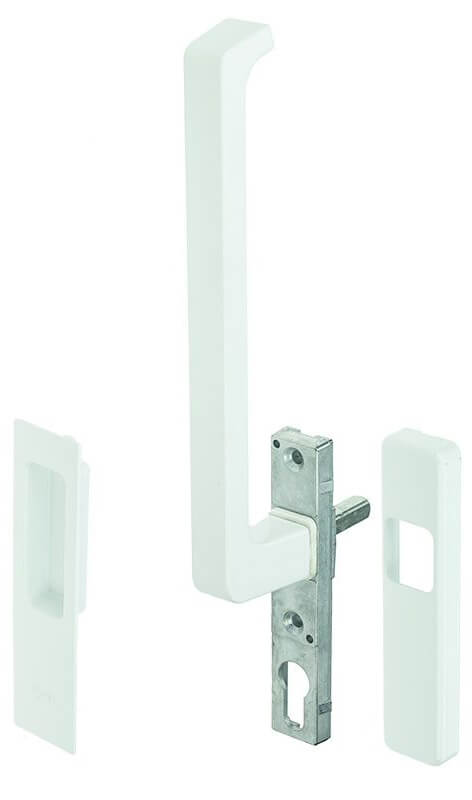

Bílá jednostranná

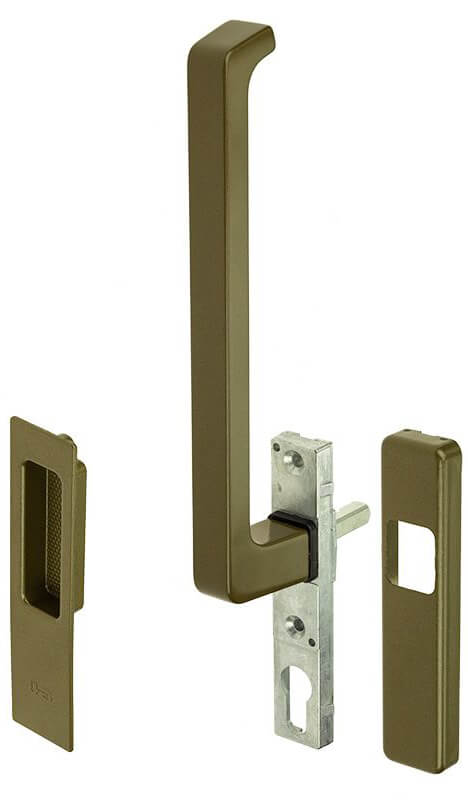

Bronzová jednostranná

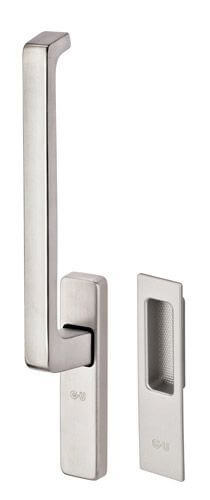

Stříbrná jednostranná

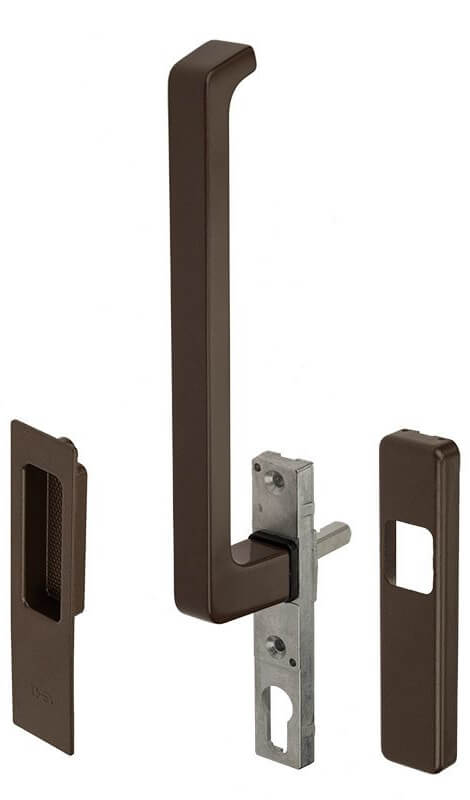

Hnědá jednostranná

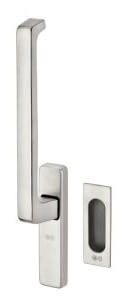

Jednostranná s madélkem

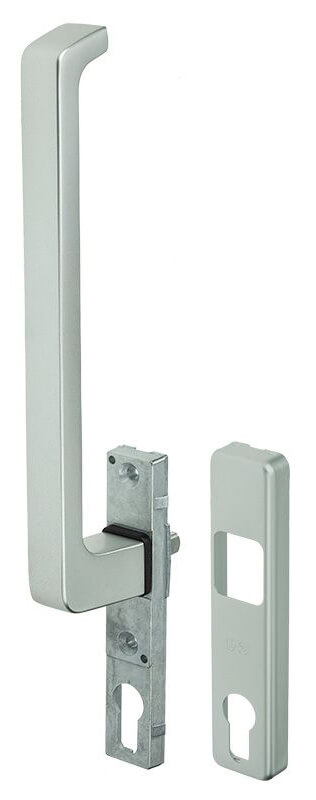

Jednostranná

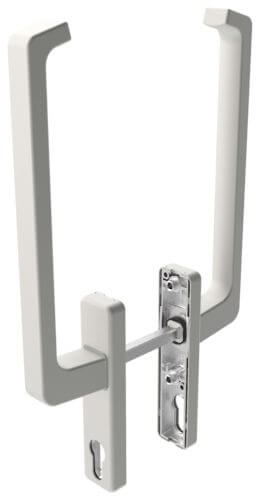

Oboutsranná

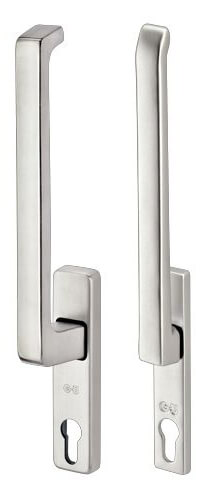

Oboustranná snížená

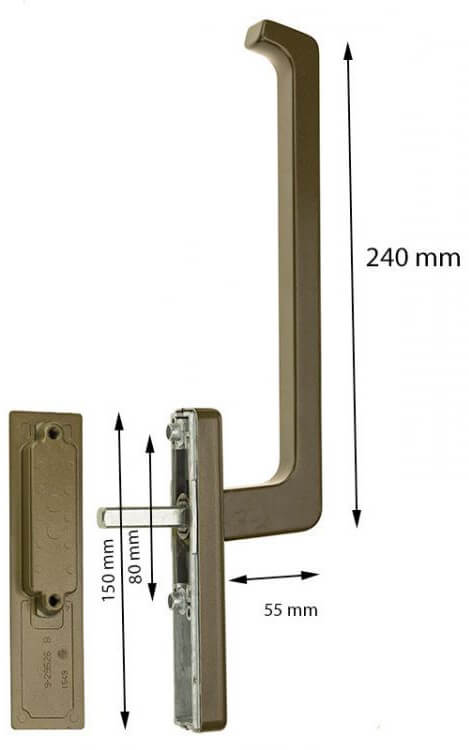

Rozměry
K profilu Aluprof

Bílá

Hnědá

Stříbrná

Zlatá

Krémová
